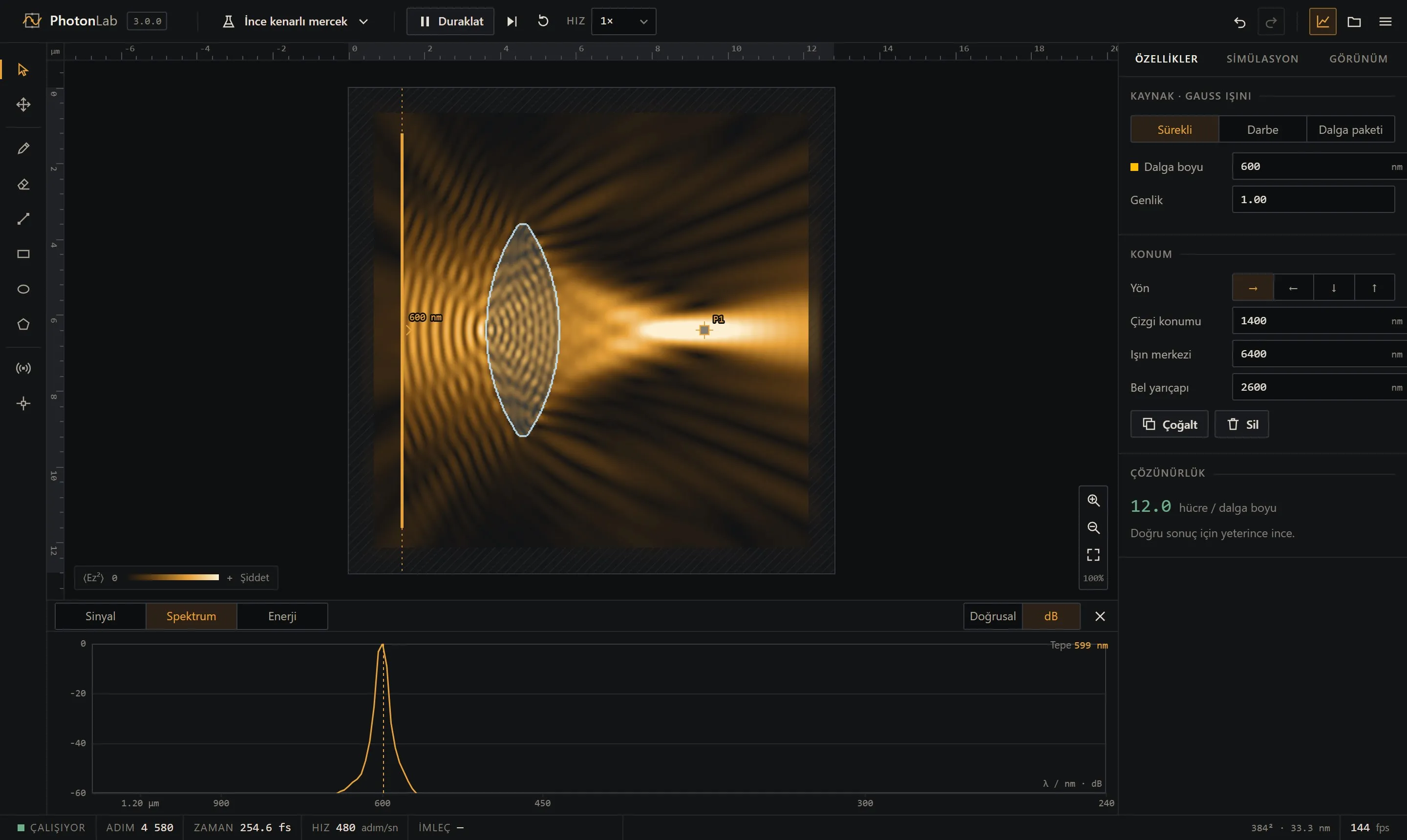

Arayüz turu

Yerleşim bir laboratuvar cihazını izler: kontroller kenarlarda, ölçüm ortada, göstergeler altta.

Üst çubuk

Soldan sağa:

• PhotonLab ve sürüm. Tıklarsanız hakkında penceresi açılır; ızgara boyutunu ve çizimin worker’da yapılıp yapılmadığını da gösterir.
• Deneyler (deney şişesi simgesi). Konularına göre gruplanmış hazır sahneler ve Yeni boş sahne.
• Başlat / Duraklat, Adım ve Sıfırla. Sıfırla alanları temizleyip saati baştan başlatır; geometri, kaynaklar ve problar yerinde kalır.
• Hız. 1× hızda ışık, ızgara boyutundan bağımsız olarak alanı yaklaşık 1,6 saniyede geçer. Cihaz yetişemezse durum çubuğu bunu söyler.
• Geri al / Yinele, analiz paneli düğmesi, dosya menüsü (aç, kaydet, paylaş, PNG, video, CSV) ve dil, kısayollar ve belgelerin bulunduğu menü.

Araç rayı

Soldaki sütunda araçlar bulunur: seç, kaydır, fırça, silgi, çizgi, dikdörtgen, elips, çokgen, kaynak ve prob. Her birinin tek tuşluk bir kısayolu vardır; üzerine geldiğinizde görünür. Ayrıntılar Çizim ve malzemeler sayfasında.

Görünüm

Kare, simülasyon alanıdır. Cetveller mikrometre cinsindendir. Kenardaki taralı bant soğurucu katmandır; içindeki alanlar fiziksel değildir, oraya prob koymayın.

Malzemeler alanın üzerine çizilir: dielektrikler kenar çizgili bir renk tonu olarak, metaller çapraz tarama ile, soğurucu ise çift yönlü tarama ile.

Yakınlaştırmak için tekerleği kaydırın ya da iki parmakla açın; seçme aracıyla boş alanı sürükleyerek görünümü kaydırın. F alanı yeniden pencereye sığdırır.

Sol alttaki gösterge, hangi büyüklüğe ve hangi renk haritasına baktığınızı söyler. Varsayılan Fosfor haritasında kehribar pozitif alan, mavi negatif alan, siyah sıfırdır.

Özellikler paneli

Sağdaki panelin üç sekmesi var.

• Özellikler o an yaptığınız işe göre değişir. Bir çizim aracı seçiliyken malzeme paletini ve fırça kalınlığını, bir kaynak ya da prob seçiliyken onun ayarlarını gösterir. En altta her zaman çözünürlük yazar: ekrandaki en yoğun malzemede bir dalga boyunun kaç ızgara hücresine düştüğü. Yeşil, sonuca güvenilebileceği anlamına gelir; kehribar ya da kırmızı ise ızgaranın o malzeme ve dalga boyu için fazla kaba olduğunu gösterir (bkz. Birimler ve çözünürlük).
• Simülasyon: kutuplanma (TM ya da TE), her kenar çifti için sınır tipi, alanın fiziksel boyutu ve ızgara boyutu.
• Görünüm: alan ya da zaman ortalamalı şiddet, pozlama, renk haritası; malzemelerin ve soğurucu katmanın çizilip çizilmeyeceği.

Tablette panel görünümün üzerine kayar ve I ile açılıp kapanır. Telefonda alttan yukarı kayan bir sayfadır.

Analiz paneli

A’ya basın. Üç sekmesi var: probun zamana göre sinyali, spektrumu ve alandaki toplam enerji. Ayrıntılar Problar ve spektrum sayfasında.

Durum çubuğu

Alttaki şerit cihazın gösterge paneli gibidir: çalışma durumu, zaman adımı, femtosaniye cinsinden simüle edilen zaman, cihazın saniyede kaç adım attığı, imlecin konumu ve altındaki malzeme, ızgara boyutu ile fiziksel hücre boyu ve saniyedeki kare sayısı.

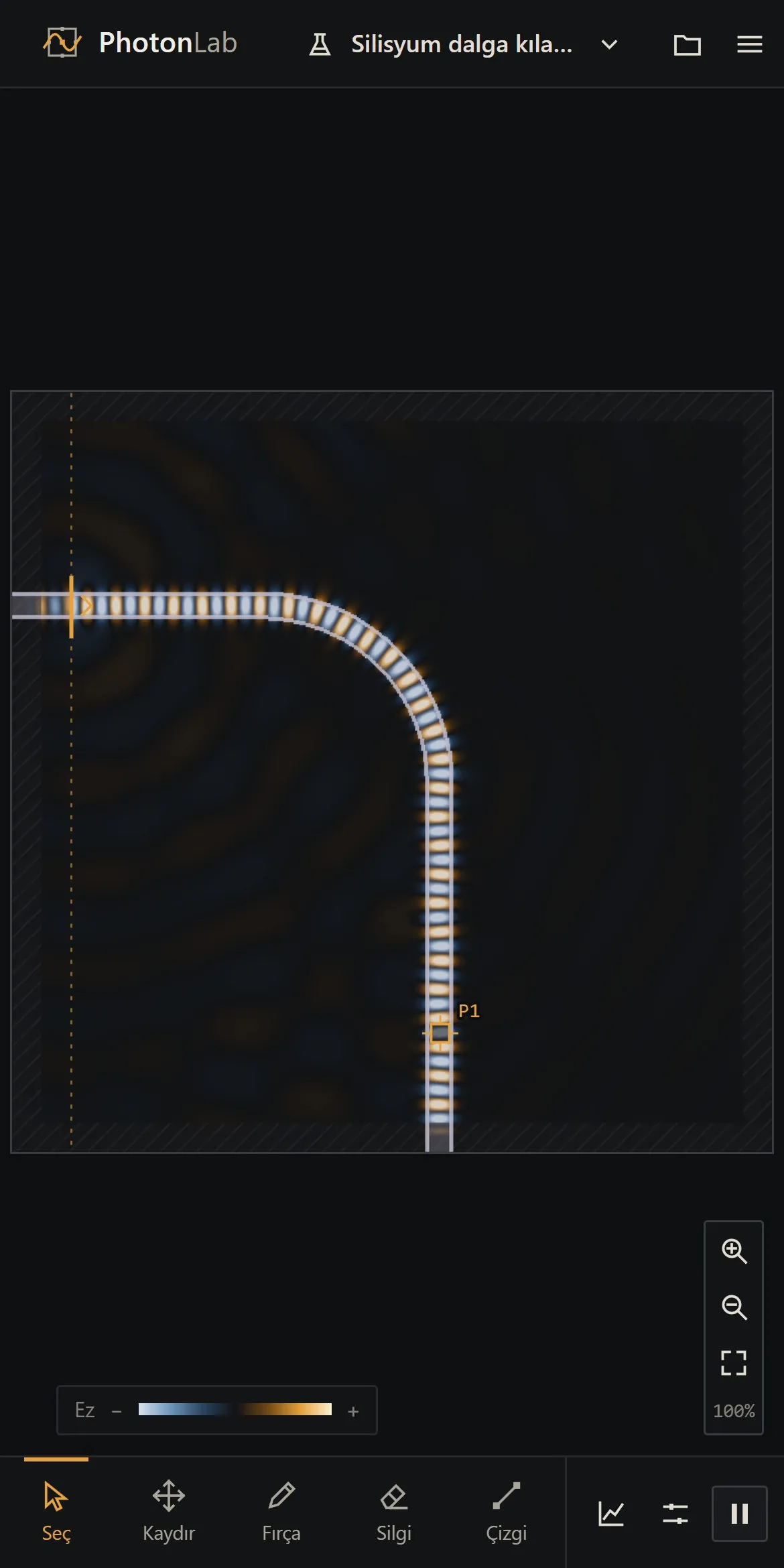

Telefonda

Araçlar alttaki bir çubuğa taşınır. İki parmak her zaman kaydırır ve yakınlaştırır, tek parmak seçili aracı kullanır. Başlat düğmesi, analiz paneli ve özellikler çubuğun sağ ucundadır. Adım, sıfırla, geri al ve hız sağ üstteki menüdedir.
