Problar ve spektrum

Problar

Prob, bir noktadaki alanı her zaman adımında kaydeder. Prob aracıyla (P) yerleştirin; bir sahnede sekiz tane olabilir. Her prob kendi rengini alır ve tüm grafiklerde o renkle çizilir.

Prob son 4096 örneği tutar. Varsayılan çözünürlükte bu yaklaşık 170 fs’lik bir geçmiştir; 600 nm ışığın kabaca 85 periyodu.

TM kipinde prob E_z’yi, TE kipinde H_z’yi okur. İkisi de gelen düzlem dalganın genliğinin 1 olduğu normalize birimlerdedir.

Analiz paneli

A ya da grafik simgesiyle açılır.

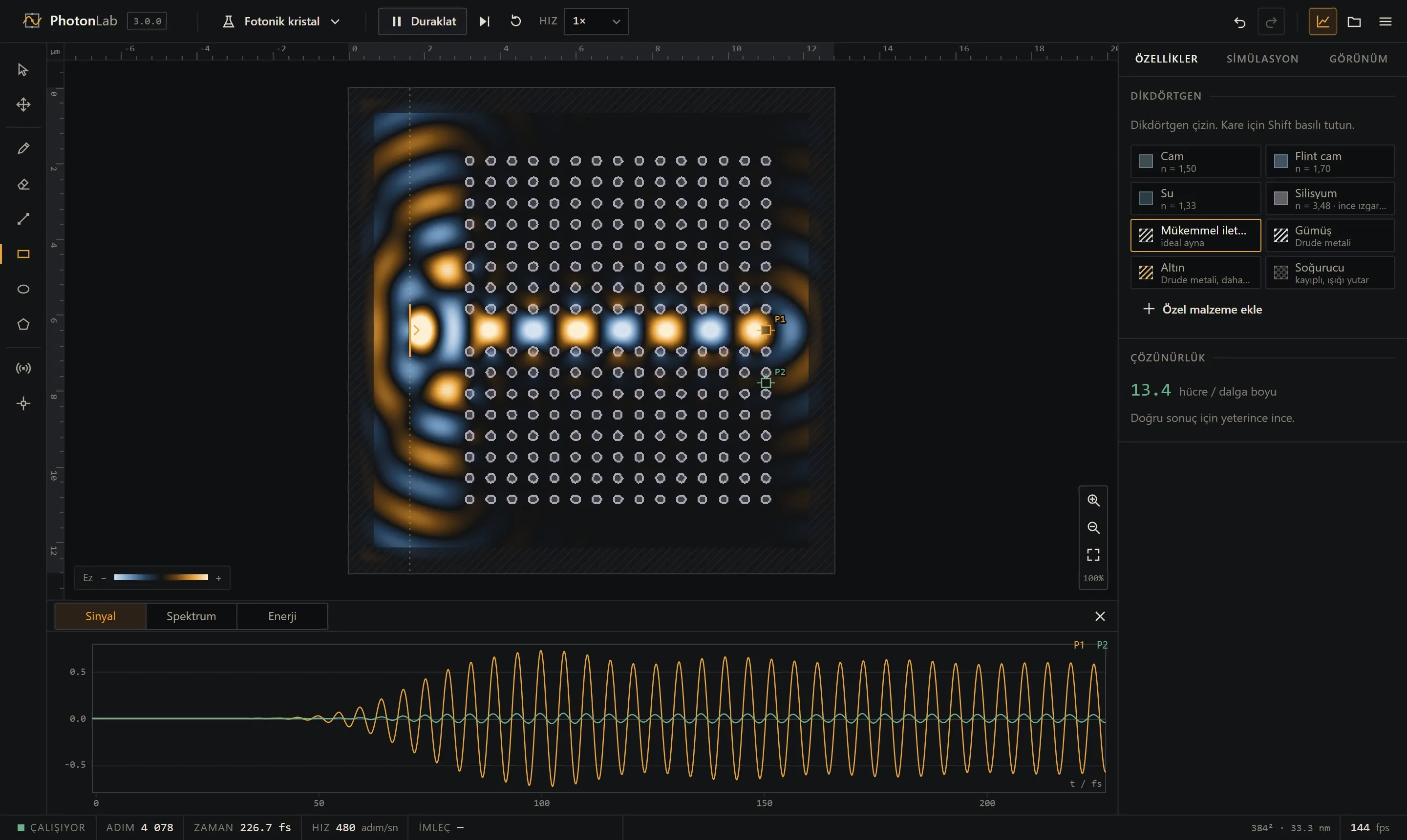

Sinyal. Tüm probların kaydedilen geçmişi, femtosaniye cinsinden zamana karşı. Sürekli bir kaynakla alanın nasıl oluşup oturduğunu izleyebilirsiniz. Darbe ile önce doğrudan gelen darbeyi, sonra her yansımayı ayrı bir yankı olarak görürsünüz.

Spektrum. Bir probun genlik spektrumu; geçmişi üzerinde Hann pencereli FFT ile hesaplanır. Yatay eksen frekansta eşit aralıklıdır ve dalga boyu olarak etiketlenir. Kesikli çizgi tepeyi işaretler; dalga boyu sağ üstte yazar. Doğrusal ölçek ile desibel arasında geçiş yapabilirsiniz; dB, doğrusal ölçeğin gizlediği zayıf bileşenleri gösterir.

Frekans çözünürlüğünü geçmişin uzunluğu belirler: 4096 örnekle 600 nm civarında komşu kutular yaklaşık 7 nm aralıklıdır. Keskin bir spektrum için önce probun geçmişinin dolmasını bekleyin.

Enerji. Alandaki toplam elektromanyetik enerji, ½ Σ (ε E² + H²). Ayna duvarlı, kayıpsız kapalı bir kutuda sabit kalır; bu iyi bir sağlama testidir. Soğurucu duvarlarla ışık dışarı çıktıkça düşer.

Prob verisini dışa aktarma

Dosya → Prob verisini dışa aktar (CSV) her prob için bir sütun ile adım numarasını ve femtosaniye cinsinden zamanı yazar. Başlık satırı kutuplanmayı, hücre boyunu ve zaman adımını kaydeder; dosya, Python, MATLAB ya da bir tabloda sonradan analiz için kendi kendini açıklar.
